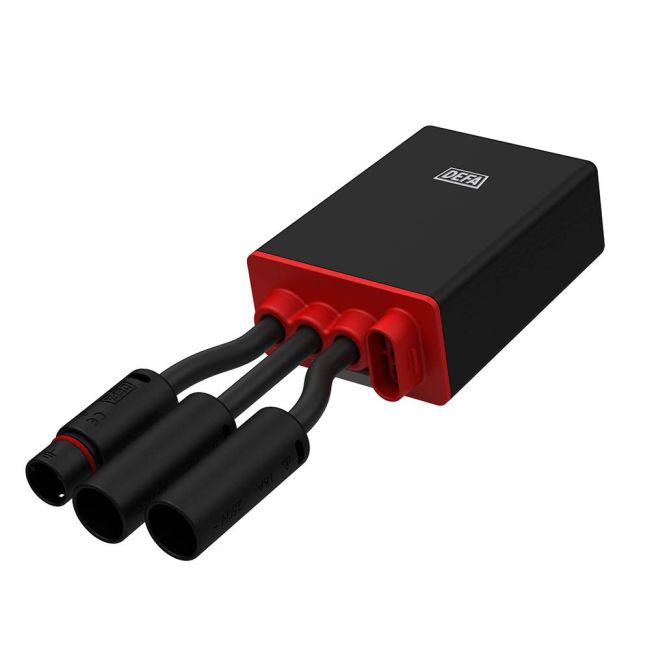

DEFA MultiCharger 1205R Flex

Batterieladegerät DEFA Multi Charger 1205R FLEX

Das Batterieladegerät wird entsprechend des Schaltplans angeschlossen. Für den Anschluß der Batterie muß die mitgelieferte Sicherung
verwendet werden. Verwenden Sie mindestens zwei oder mehr Löcher auf der Halterung, um das Ladegerät zu installieren, oder verwenden Sie
die mitgelieferten Kabelbinder. Stellen Sie sicher, daß das Batterieladegerät nicht zu nah an heißen Teilen, wie z.B. Auspuffkrümmer, Turbolader,
etc. angebracht wird. Auch muß es weit genug von bewegten Teilen wie Riemenscheiben, Lüfter und Lenkstangen entfernt angebracht werden.
Das Ladegerät sollte unbedingt so angebracht werden, daß die Steckbuchsen nach unten zeigen, um zu verhindern, daß Wasser in das
Gerät gelangt. In dieser Stellung tropft auch Kondenswasser ab. Damit Netzspannung zum Motorwärmer - und Heizlüfteranschluss gelangen
kann, muss an dem Steuereingang (Uhr-Symbol) des Laders +12V anliegen. Normalerweise wird dieser Anschluss über die gelbe Leitung
von der Zeitschaltuhr gespeist. Falls keine Zeitschaltuhr verwendet wird, kann die Steuerspannung direkt vom +12V Ausgang des Laders
entnommen werden. Das Relais schaltet nur ein, wenn die +12V Steuerspannung und die 230V~ Netzspannung am Lader vorhanden sind.

Elektronisches Batterieladegerät mit folgenden Merkmalen :
• 5A Ladestrom.
• Fortschrittliche, batteriefreundliche Technologie, die Dauerbetrieb ermöglicht
• Temperatur kompensierte Ladespannung.
• Lichtanzeige während des Ladevorgangs: grün blinkt - Aufladung, grün leuchtet - voll aufgeladen, rot blinkt - Fehler.
• Stromverteilung an Motor und Innenraum-Heizung.
• Integriertes Relais zum Ein- und Ausschalten von Motor und Innenraum-Heizung.
• Spritzwassergeschützt (IP 65).

Artikelnummer: 450015

• Ladestrom [A] 5
• Betriebstemperatur [ºC] -40 bis +40
• Ladespannung* S2 [VDC] 14,4V @ 25ºC
• Erhaltung S3 [VDC] 13,8
• Spritzwassergeschützt [IP] 65
• 230V PlugIn Ausgang [A] 16
• Sicherungsgrösse 12V [A] 7,5
• Gewicht [kg] 369
• Maße [mm] (H/B/T) 95/71/38
